Trong lĩnh vực khảo sát và đo đạc địa hình, có rất nhiều loại tỷ lệ bản đồ. Tuy nhiên, bản đồ địa hình 1/500 hay còn gọi là bản đồ hiện trạng 1/500 là một trong những sản phẩm quan trọng và được yêu cầu nhiều nhất. Đây là loại bản đồ có độ chi tiết cao nhất, là "tấm phim X-quang" của khu đất, phản ánh chính xác tuyệt đối mọi yếu tố từ tự nhiên đến nhân tạo.
Với tư cách là các kỹ sư trắc địa, chúng tôi nhận thấy nhiều chủ đầu tư vẫn còn băn khoăn: "Vì sao phải lập bản đồ 1/500 mà không phải 1/2000?" hay "Quy trình lập bản đồ này có gì phức tạp?".
Chúng ta sẽ cùng nhau phân tích, cùng giải mã chi tiết, dựa trên kinh nghiệm chuyên môn, để giúp bạn hiểu rõ giá trị và quy trình thực hiện của loại bản đồ đặc biệt này.
"Giải mã" Bản đồ địa hình 1/500

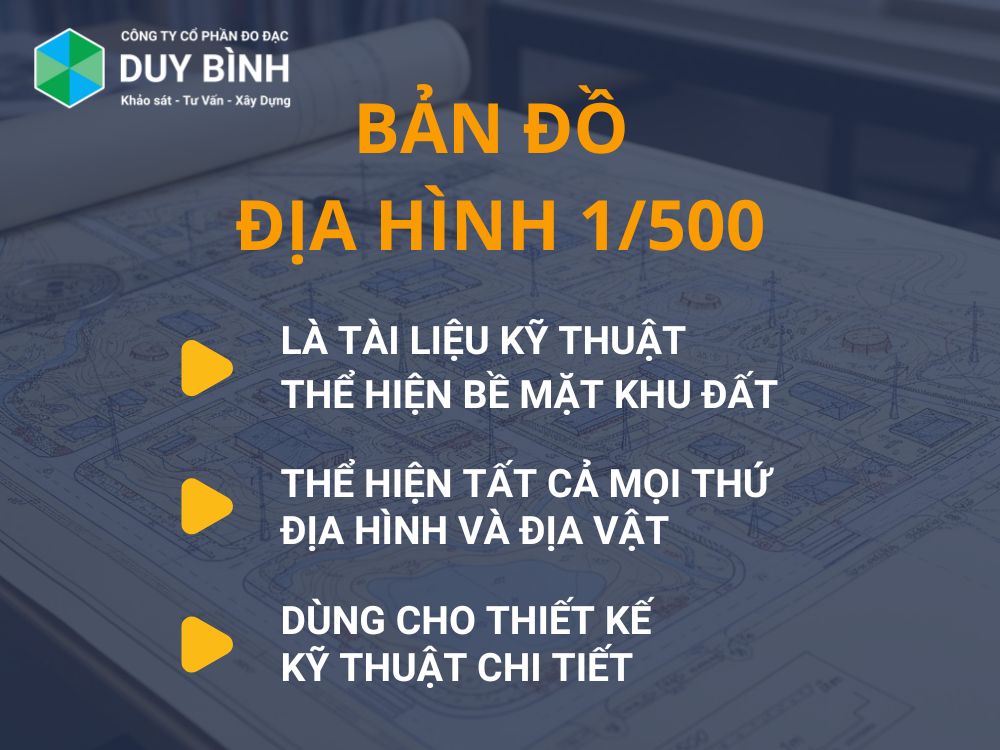

Bản đồ địa hình 1/500 là một tài liệu kỹ thuật thể hiện bề mặt khu đất, trong đó 1 đơn vị trên bản đồ bằng 500 đơn vị ngoài thực địa (ví dụ: 1cm trên bản đồ = 500cm, hay 5m ngoài thực tế).
Điểm khác biệt cốt lõi của tỷ lệ 1/500 so với các tỷ lệ lớn hơn (như 1/2000, 1/5000) chính là độ chi tiết. Nó không chỉ thể hiện đường đồng mức, nó thể hiện TẤT CẢ mọi thứ:
- Địa hình: Các điểm thay đổi độ dốc, đỉnh dốc, chân dốc, ao, hồ, mương, suối...
- Địa vật: Tọa độ và hình dáng của nhà cửa, tường rào, cột điện, hố ga, cống thoát nước, bó vỉa, mép đường, và thậm chí là các gốc cây lớn.
Hiểu đơn giản thì bản đồ 1/2000 dùng cho quy hoạch tổng thể, còn bản đồ 1/500 là dùng cho thiết kế kỹ thuật chi tiết.

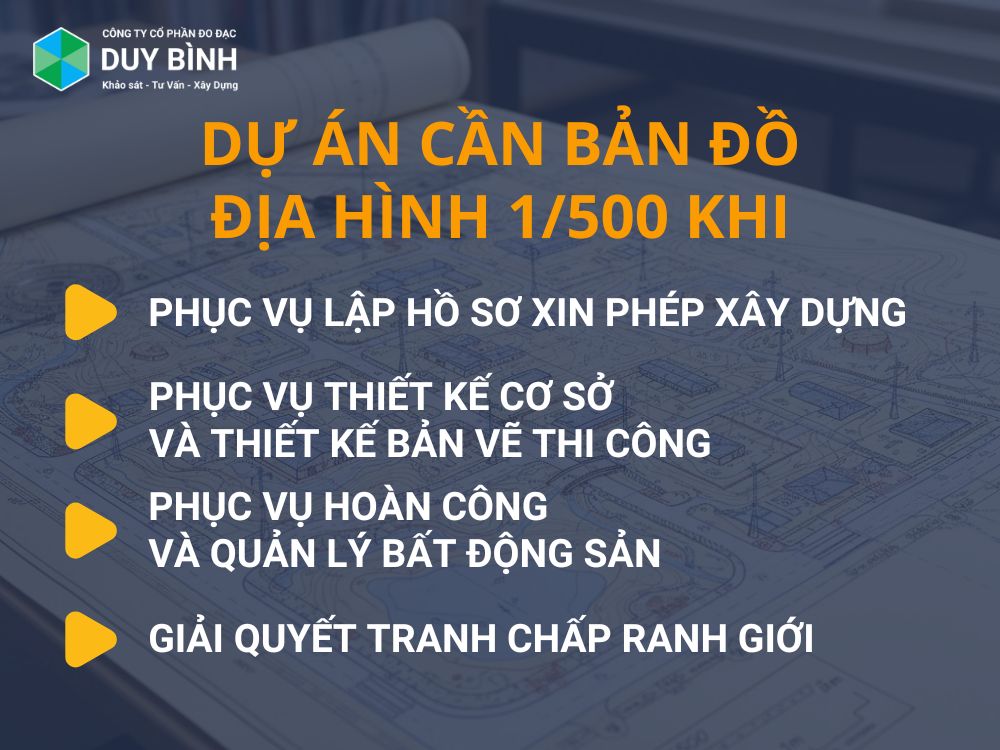

Khi nào dự án cần bản đồ 1/500?
Dựa trên kinh nghiệm thực tiễn thi công của chúng tôi, đây là 4 thời điểm "vàng" mà dự án của bạn bắt buộc phải có bản đồ địa hình 1/500.
1. Phục vụ lập hồ sơ xin phép xây dựng
Đây là ứng dụng phổ biến nhất. Hầu hết các cơ quan quản lý nhà nước đều yêu cầu bản đồ hiện trạng tỷ lệ 1/200 hoặc 1/500 trong hồ sơ xin phép xây dựng. Bản đồ này là căn cứ pháp lý để xác định ranh giới, mật độ xây dựng và sự phù hợp với quy hoạch chung.
2. Phục vụ thiết kế cơ sở và thiết kế bản vẽ thi công
Không một kỹ sư thiết kế nào có thể làm việc nếu không có bản đồ địa hình 1/500. Họ cần nó để:
- Thiết kế móng: Biết rõ cao độ từng góc đất để quyết định chiều sâu móng.
- Thiết kế san lấp: Tính toán chính xác khối lượng đất đào/đắp, tối ưu chi phí san lấp mặt bằng.
- Thiết kế hạ tầng: Bố trí hệ thống đường, hệ thống thoát nước mưa, nước thải dựa trên hướng dốc tự nhiên của khu đất.
3. Phục vụ hoàn công và quản lý bất động sản
Sau khi xây dựng xong, bản đồ 1/500 được lập để ghi nhận lại chính xác những gì đã được thi công, đối chiếu với thiết kế. Nó cũng dùng để cập nhật biến động đất đai, cấp đổi sổ đỏ.
4. Giải quyết tranh chấp ranh giới
Khi xảy ra tranh chấp, bản đồ 1/500 được lập và đóng dấu pháp lý là bằng chứng đáng tin cậy nhất để xác định ranh giới chính xác của thửa đất tại thực địa.

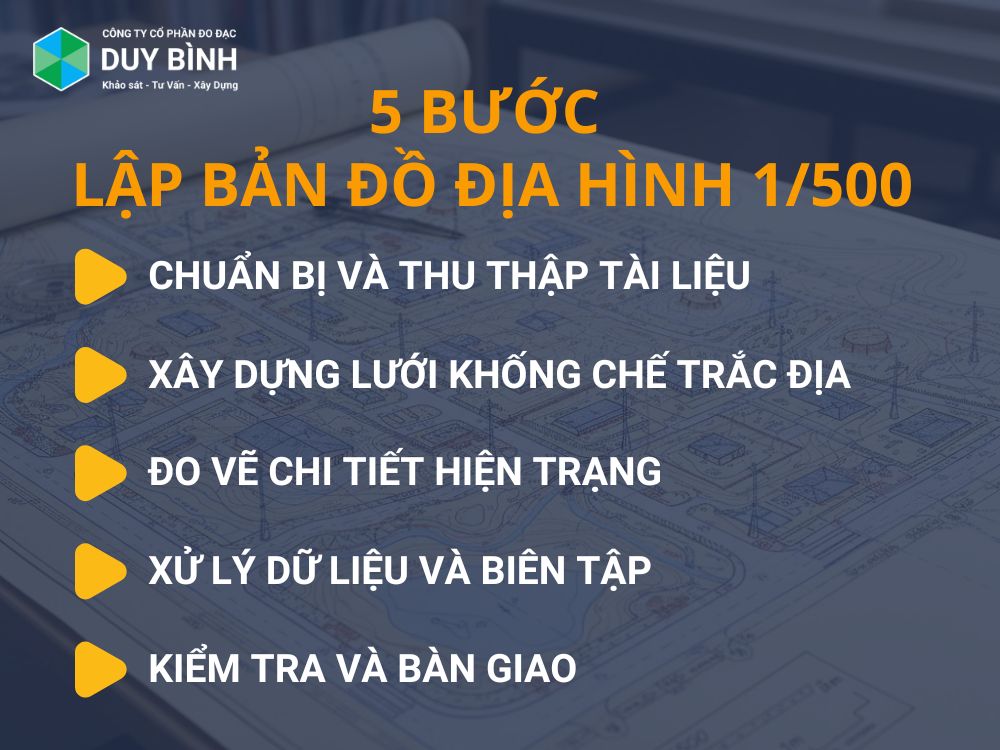

Quy trình chuẩn kỹ thuật: 5 bước lập bản đồ 1/500
Để tạo ra một bản đồ địa hình 1/500 có thẩm quyền và giá trị pháp lý, không thể làm việc cẩu thả. Quy trình phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật của ngành đo đạc.
- Chuẩn bị và thu thập tài liệu: Đây là bước thể hiện kinh nghiệm. Đơn vị khảo sát phải tiếp nhận nhiệm vụ, thu thập các tài liệu pháp lý và lập phương án kỹ thuật chi tiết, lựa chọn thiết bị phù hợp.
- Xây dựng lưới khống chế trắc địa: Đây là bước quan trọng nhất, đảm bảo tính pháp lý. Đội ngũ kỹ sư sẽ sử dụng máy GNSS/RTK để chôn các mốc khống chế và liên kết chúng với hệ tọa độ quốc gia VN-2000 và hệ cao độ quốc gia. Đây là "bộ khung" của bản đồ.
- Đo vẽ chi tiết hiện trạng: Từ các mốc khống chế đã lập, kỹ sư sẽ dùng máy toàn đạc điện tử để "quét" tọa độ (X,Y) và cao độ (Z) của tất cả các địa vật, địa hình trong phạm vi khảo sát. Mọi chi tiết đều được đo và mô tả cẩn thận. Với các khu vực lớn, công nghệ UAV có thể được sử dụng để tăng tốc độ và độ chi tiết.
- Xử lý dữ liệu và biên tập: Dữ liệu thô từ thực địa được trút vào các phần mềm chuyên dụng. Kỹ sư nội nghiệp sẽ: Tính toán và bình sai lưới khống chế, kế đến nối các điểm đo chi tiết, chạy mô hình 3D, tiếp theo sẽ là nội suy và vẽ các đường đồng mức, cuối cùng biên tập bản đồ theo đúng tiêu chuẩn.
- Kiểm tra và bàn giao: Bản đồ phải được kiểm tra chéo giữa kỹ sư nội nghiệp và kỹ sư trưởng thực địa để đảm bảo không sai sót. Hồ sơ bàn giao cho khách hàng phải bao gồm: Bản đồ địa hình, báo cáo kỹ thuật, hồ sơ pháp lý.
Cam kết tin cậy: Tiêu chuẩn của một bản đồ 1/500 "Chuẩn"
Một bản đồ địa hình 1/500 đáng tin cậy phải đáp ứng 3 tiêu chí:
- Độ chính xác: Sai số tọa độ và cao độ phải nằm trong giới hạn cho phép của TCVN.
Độ đầy đủ: Không được bỏ sót bất kỳ địa vật, địa hình nào có ảnh hưởng đến thiết kế.
Tính Pháp lý: Phải được lập trên hệ tọa độ và cao độ quốc gia, và phải được đóng dấu pháp nhân của một công ty có chức năng đo đạc bản đồ.
Bản đồ địa hình 1/500 là một khoản đầu tư kỹ thuật quan trọng, không phải là một chi phí. Việc lựa chọn một đơn vị khảo sát có đủ kinh nghiệm, chuyên môn, thẩm quyền và độ tin cậy là yếu tố tiên quyết để đảm bảo dự án của bạn khởi đầu trên một nền tảng dữ liệu vững chắc.
